MONTAGGIO DELL’ESPERIENZA:
Abbiamo posto il marcatempo elettromagnetico con i rebbi in corrispondenza del taglio della guida metallica.

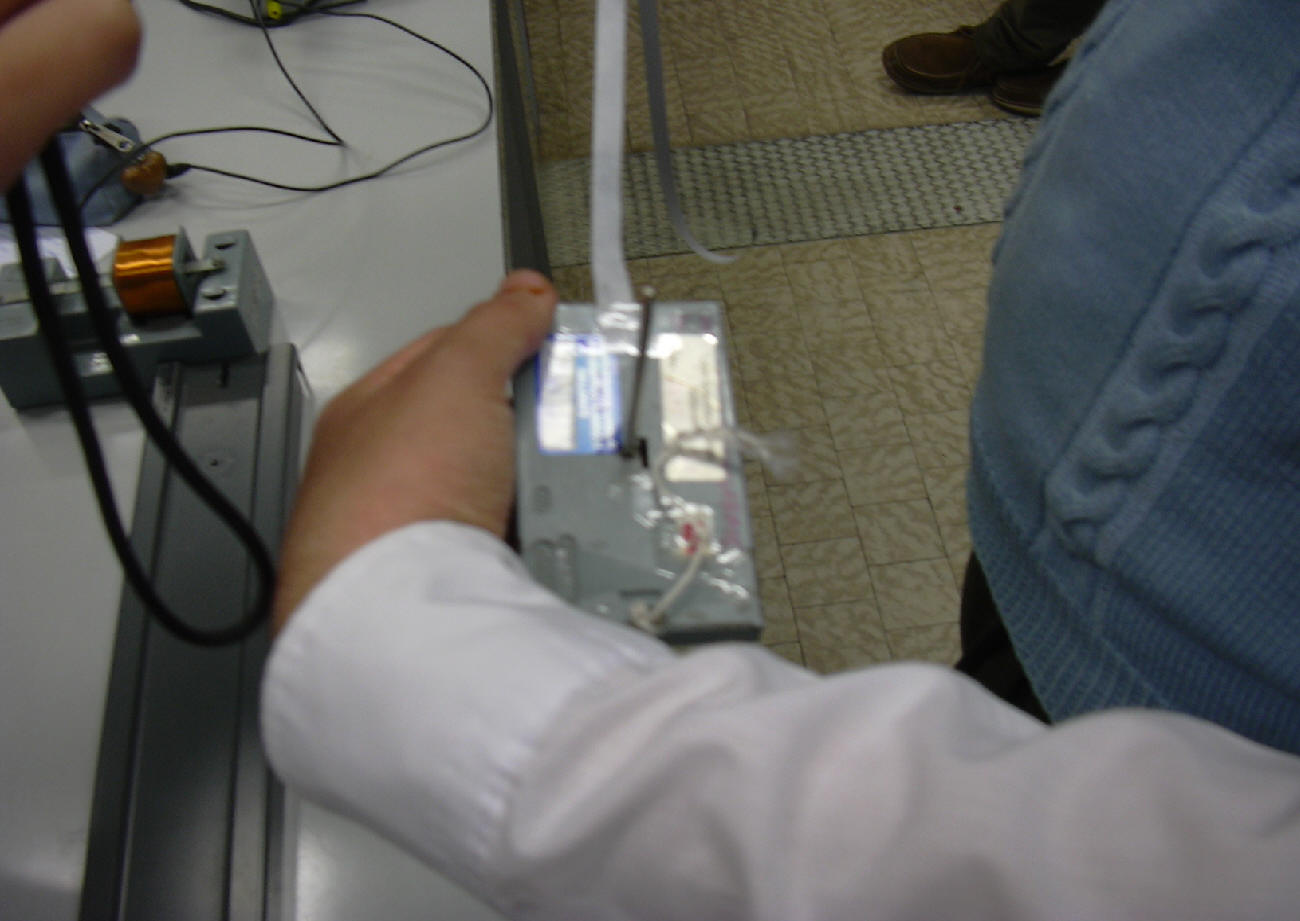

Abbiamo preso una striscia di carta carbone lunga 2/3 della guida e ne abbiamo attaccata un’estremità al carrellino con un pezzo di scotch, lasciando la parte ruvida rivolta verso l’alto.
![](montag1.jpg)
Abbiamo posto il carrellino sulla guida.

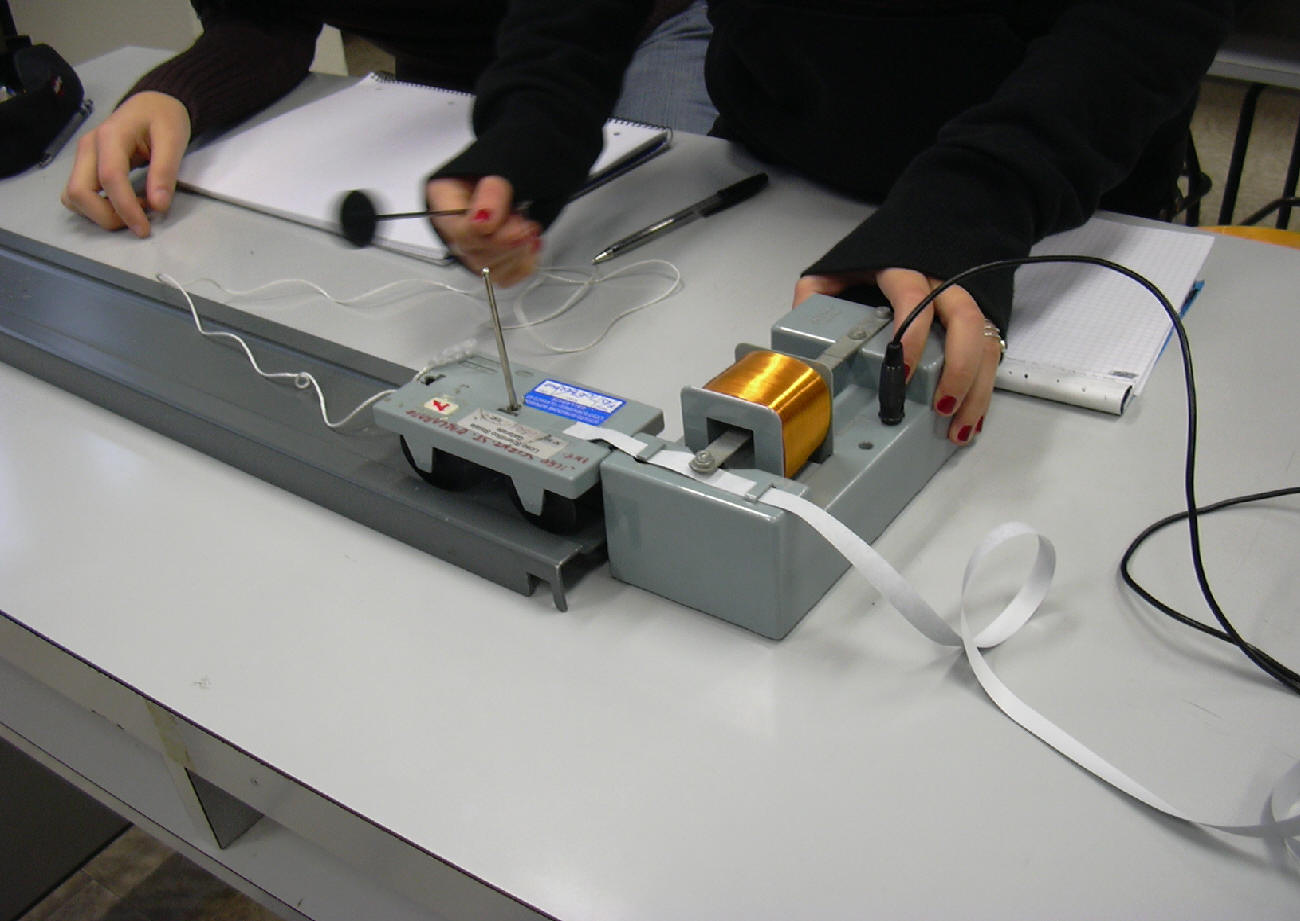

Abbiamo fatto passare la striscia di carta carbone sotto il martelletto del marcatempo, fissandola sotto i rebbi.
![](montag2.jpg)

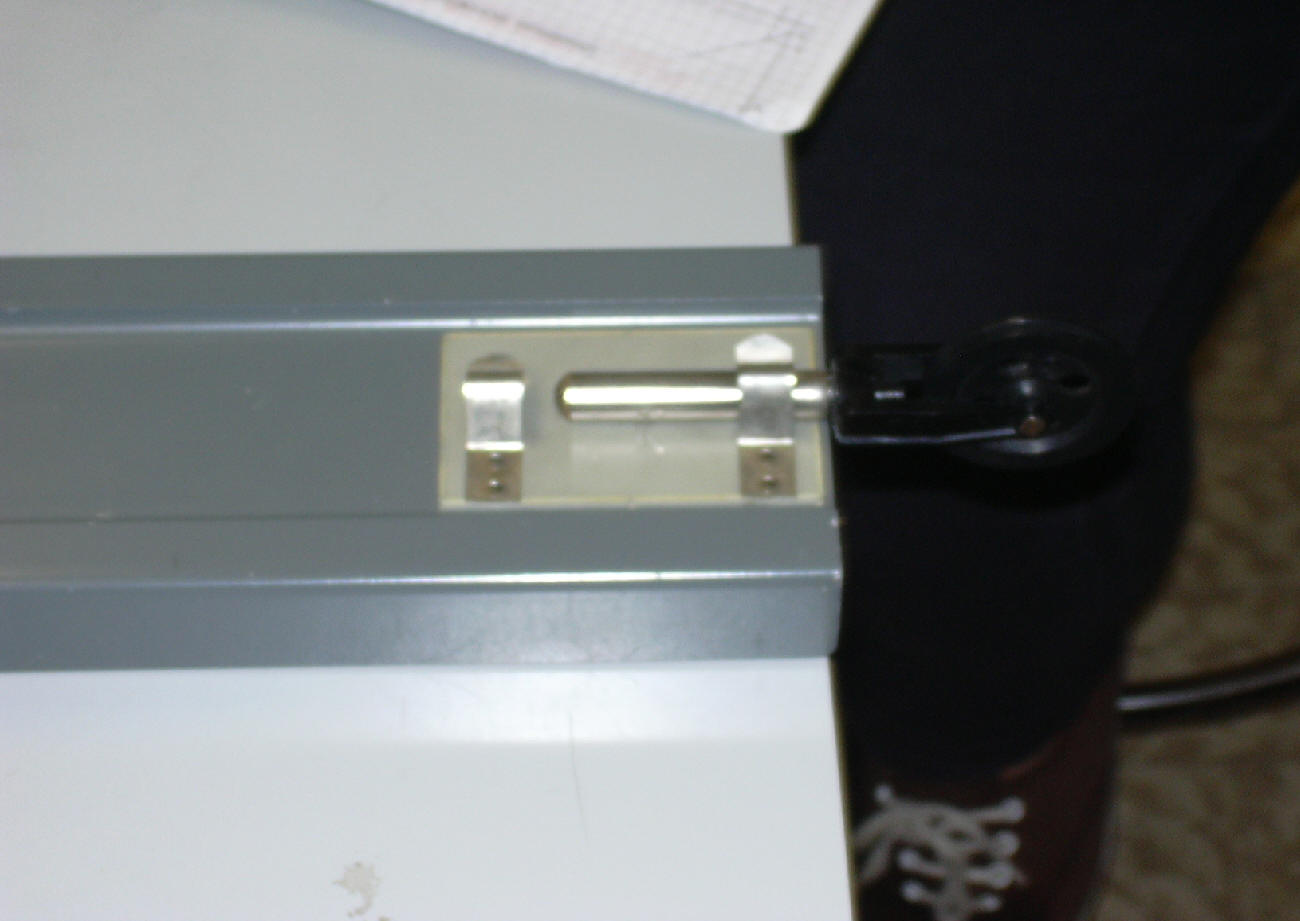

Abbiamo attaccato la carrucola
orizzontalmente in fondo alla guida, facendola sporgere.
![](montag3.jpg)

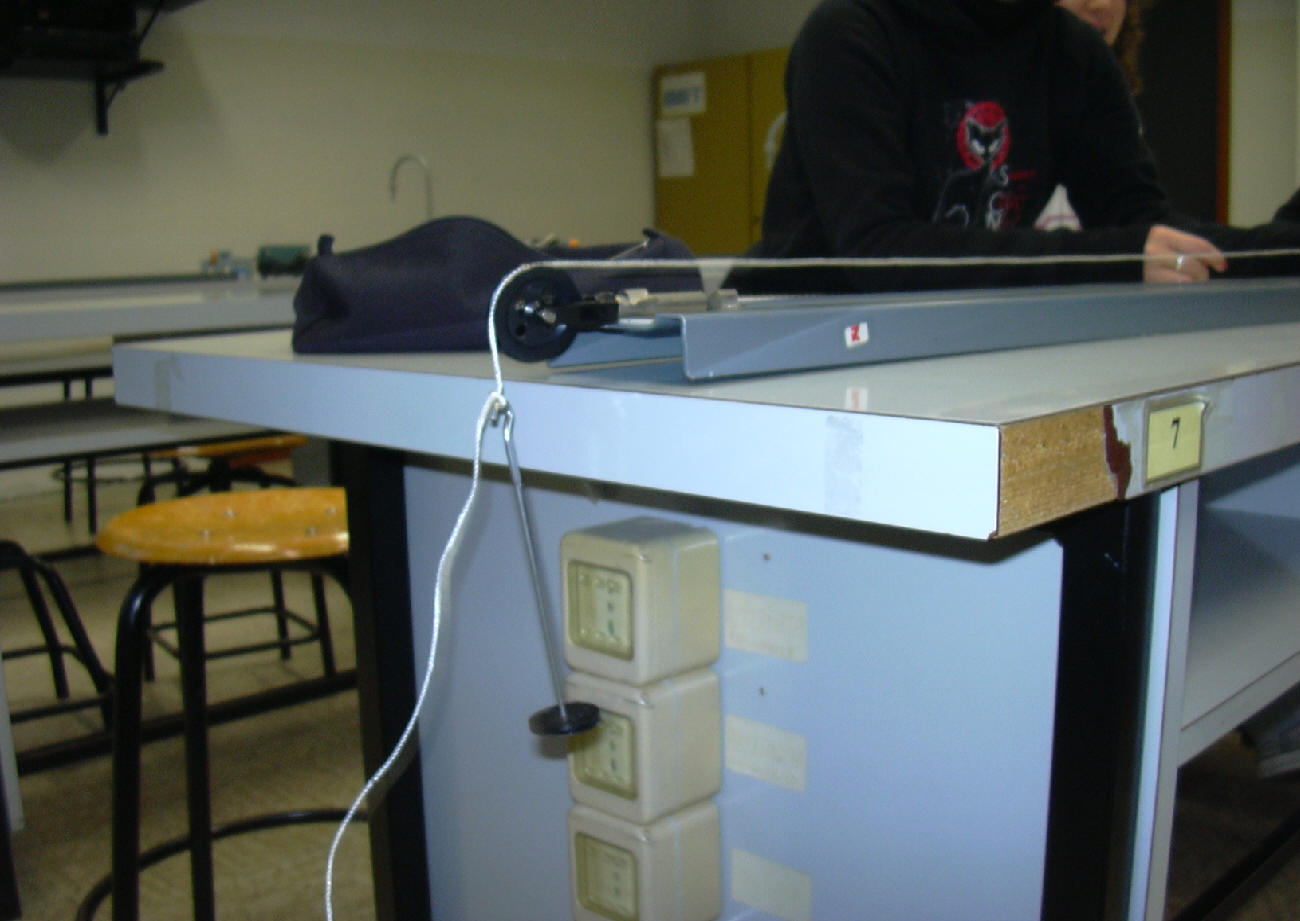

Abbiamo appeso il portapesi in fondo alla guida con il filo, che abbiamo fatto passare sulla carrucola e abbiamo legato al carrellino.
![](montag4.jpg)

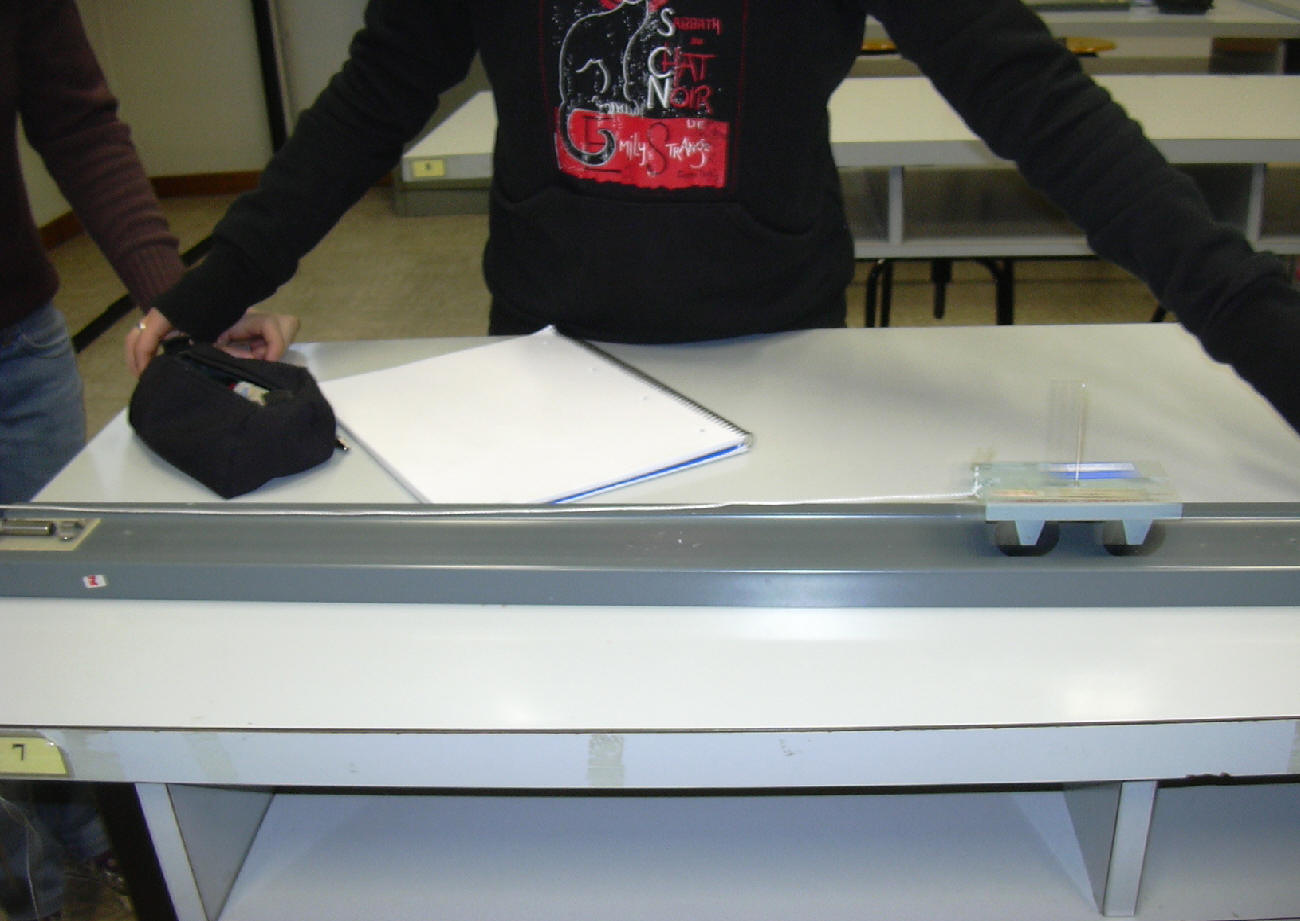

Abbiamo attaccato alla corrente la spina del trasformatore.
Successivamente abbiamo collegato i due cavetti di rame dal trasformatore al marcatempo e quindi abbiamo lasciato andare il carrellino, trascinato dal peso.
![](montag5.jpg)
Abbiamo fermato il carrellino e scollegato il marcatempo dal trasformatore.
Una volta tolta la carta carbone, l’abbiamo analizzata, osservando i segni lasciati dal marcatempo.
Senza prendere in considerazione la parte iniziale della striscia, dove i puntini erano troppo ravvicinati, abbiamo tracciato delle linee divisorie ogni 5 battiti registrati dal marcatempo, creando così sezioni che indicano lo spazio percorso dal carrellino in un decimo di secondo.
